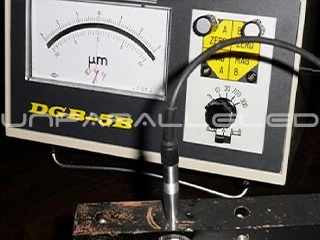

1. Основен принцип: "Микроконтур улавяне" на стилус + индуктивен сензор
Основният принцип на метъра за грапавост на стилуса (известен още като проследяващ стилус) е да преобразува механичното изместване в електрически сигнали чрез измерване на контакт между диамантения стилус и измерената повърхност:
Стилус плъзгане: Стилусът (радиусът на кривината на върха е изключително малък) е вертикално поставен върху повърхността на детайла и се плъзга с постоянна скорост . пиковете и долините на повърхността ще задвижват стилуса да се движи нагоре и надолу;
Преобразуване на сигнала: изместването на стилуса се предава на магнитното ядро през опорната точка, което води до промяна на индуктивността на заобикалящата диференциална индукторна намотка, което от своя страна причинява баланс мостът да бъде небалансиран и извежда електрически сигнал, пропорционален на изместването;
Обработка на сигнала: След амплификация и фазово -чувствително откриване, слабият електрически сигнал е разделен на три изхода - нулевият индикатор показва положението на стилуса, рекордерът нарисува контурната графика, а интегралния калкулатор изчислява грапавостта на повърхността RA стойността (аритметично средно отклонение) .
2. Процес на измерване: Ключови стъпки от нула до четене
Калибриране на нула: Уверете се, че сърцевината е в средата на индукторната намотка, показалеца на нулевия метър е нулиран и измерването е в линейния диапазон на промяна на индуктивността;
Филтриране: Отстранете нерелевантни сигнали чрез филтриране на шума и филтриране на вълна и запазвайте валидни сигнали, свързани с грапавостта;
Parameter calculation: after the average meter amplifier, the signal current is proportional to the absolute value of the height of the surface profile deviating from the center line. After the integrator completes the calculation, the Ra value is directly displayed (some models can measure parameters such as Rz, Ry).
Scope of application: can measure complex-shaped workpieces such as planes, cylinders, cones, small holes, grooves, etc., the Ra value measurement range is 0.02-10μm (some models can measure smaller values), high accuracy and convenient operation.
3. Ограничения на традиционните модели: Тези недостатъци се нуждаят от внимание
Въпреки че тестерите за грапавост на стилуса са широко използвани, традиционните модели имат очевидни недостатъци:
Единични параметри: Могат да бъдат измерени само няколко параметъра като RA, RZ и RY, което е трудно да се отговори на цялостната оценка на сложните повърхности;
Ограничен обхват: Горната граница на измерването на стойността на RA е предимно 10 μm, които не могат да покрият ултра грешки или ултра-гладки повърхности;
Ниска гъвкавост: Регулирането на параметрите като дължина на оценката и филтър е ограничено, а сценарият за адаптиране е тесен;
Изходът не е интуитивен: Грешката на обработка на аналогов сигнал е голяма, а резултатите са предимно числени дисплеи, липсващ графичен анализ;
Лоша надеждност на системата: тя се влияе значително от вибрацията на околната среда и износването на стилус, а дългосрочната стабилност е недостатъчна .
Основната причина за тези проблеми е, че традиционните модели разчитат на обработка на аналогови сигнали, грешките са лесни за натрупване и трудни за оптимизиране на цифрово .
4. Резюме: Приложими сценарии на тестери за грапавост на стилуса
It is suitable for medium and high precision Ra value measurement (0.02-10μm) of hard surfaces such as metals and ceramics, especially for planes, shafts, small holes and other workpieces in mechanical processing. However, please note that if multi-parameter, large-scale or digital analysis is required, it is recommended to choose an upgraded smart model.
