UNPARALLELED LTD е един от водещите производители и доставчици на прецизни гранитни основни плочи в Китай. С богат опит, горещо ви приветстваме да закупите усъвършенствани прецизни гранитни основни плочи, произведени в Китай тук от нашата фабрика. Приемаме и поръчки по поръчка.

Съдържание на продукта

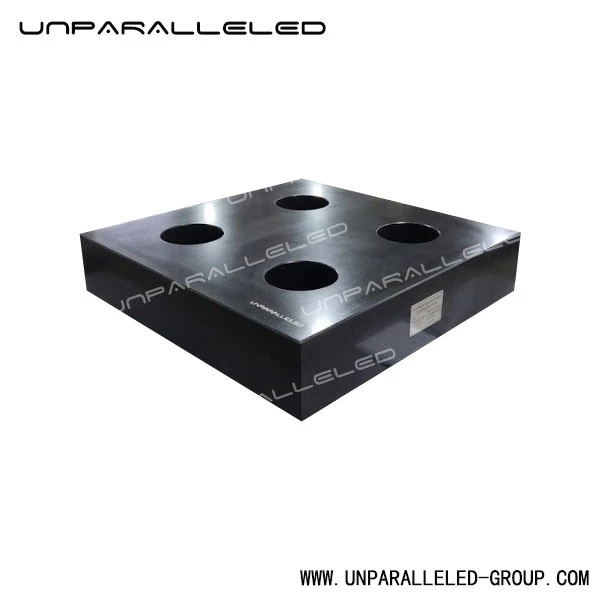

Прецизна гранитна основна плоча с монтажни отвори

Когато производителят на машини се нуждае от основа, която няма да се движи, изкривява или да се бори с електрониката върху нея, търсенето обикновено е гранитът. Тази прецизна гранитна основна плоча е машинно обработена и шлайфана от черен гранит UNPARALLELED® - камък с висока-плътност (≈3100 kg/m³), избран специално за стабилност на размерите, а не по-мекия, по-малко предвидим мрамор, който някои доставчици на по-ниски-цени заместват, без да го разкриват.

Монтажният модел с четири-отвора, показан тук, е една от нашите стандартни конфигурации, но броят на отворите, разстоянието и диаметърът са напълно персонализирани, за да съответстват на съществуващата ви конструкция на рамка или приспособление - вие ни изпращате интерфейса за монтаж, ние шлифоваме плочата, за да съответства на него.

Спецификации

Параметър	детайл
Материал	UNPARALLELED® черен прецизен гранит
Плътност	≈3,100 kg/m³
Стандартна степен на плоскост	Предлага се клас 0 / клас 00 (по DIN 876 или еквивалентен, посочен от-клиента)
Повърхностно покритие	Фин-шлайф, припокрита горна повърхност
Обработка на ръбове	Скосени по всички ръбове
Монтажни отвори	Персонализиран модел, проходен{0}}отвор или зенковка,-посочен от клиента диаметър и разстояние
Макс. единичен{0}}размер	До 20 м дължина, 4000 мм ширина, 1000 мм дебелина
Максимално тегло на отделна част-	До 100 тона
Проследимост на калибрирането	Сертифициран, проследим до националния институт по метрология
Сертификати	ISO 9001, ISO 14001, ISO 45001, CE

Персонализирани размери, дебелини, шаблони на дупки и вложки на конци са налични при поискване - таблицата по-горе отразява нашия стандартен обхват на възможности, а не фиксиран размер на каталога.

контрол на качеството

Защо инженерите избират тази плоча

Няма да се носи под вашето оборудване. Гранитът с висока -плътност издържа на бавното пълзене на размерите, което лети метални основи развиват в продължение на години на термичен цикъл, така че интерфейсът за монтаж, спрямо който калибрирате в първия ден, остава точен в ден хиляда.
Не-магнитни, не-проводими. Без смущения от вихрови токове, без магнитно свързване с близки двигатели или сензори - истинско предимство, ако тази плоча минава под или близо до линейни двигатели, енкодери или други електромагнитно чувствителни компоненти.
Създаден според вашия модел на монтаж, а не обратното. Вместо да препроектираме вашето приспособление около стандартна плоча, ние шлайфаме шаблона на дупката към вашия чертеж, така че интегрирането е по-скоро спад-напасване, отколкото преработка.
Амортизирането на този метал не може да се сравни. Кристалната структура на гранита абсорбира вибрациите по-бързо от чугуна или стоманата, което означава по-малко време за утаяване, преди показанията на етапа или сензора да се стабилизират.
Всяка плоча е проследима. Данните за калибриране относно равнинността и точността на размерите се издават със сертификати, проследими до стандартите на националния институт по метрология -, а не само вътрешен печат за преминаване/неуспех.

Къде се използва тази плоча

На практика плочи като тази обикновено завършват като монтажна основа под под-възли на CMM, като стабилна основа за стъпала на линейни двигатели и XY маси, като закрепваща плоча за настройки за оптично или лазерно подравняване или като нивелиращ интерфейс между рамата на машината и по-чувствителните гранитни или керамични компоненти, монтирани над нея. Моделът с четири-дупки на снимката е обичайна конфигурация за закрепване на плочата директно в по-голям рамков модул, но също така сме произвели версии с отвори за щифтове за дюбели за повтарящо се позициониране, вложки с нарези за директен монтаж на компоненти и асиметрични шарки, съответстващи на наследено оборудване, което се преоборудва.

услуги

ЧЗВ

За какво всъщност се използва гранитна основна плоча? Той функционира като стабилна механична основа - монтажен интерфейс между рамката на машината или корпуса и по-чувствителните компоненти над тях (измервателни стъпала, оптични системи, платформи за движение). Неговата задача е да остане плосък и стабилен по размери, така че нищо, изградено върху него, да наследи движението от основата.

Колко плоска е прецизна гранитна плоча като тази? Плоскостта се определя от степен - обикновено степен 0 или степен 00 по DIN 876 или еквивалентен стандарт - и толерансът зависи от размера на плочата. Можем да цитираме всеки стандарт (DIN, ASME, JIS, GB), който съответства на вашата съществуваща документация.

Може ли моделът на дупката да бъде персонализиран? Да - диаметърът на отвора, разстоянието, типът на резбата и дълбочината на зенкера са конфигурирани според вашия чертеж или съществуваща част, която ни изпращате за справка. Моделът в снимката на продукта е стандартна референтна конфигурация, а не фиксирано оформление.

Гранитът наистина ли е по-добър от обработената метална плоча за това приложение? Зависи от приложението, но за всичко, при което дългосрочната-стабилност на размерите, потискане на вибрациите или магнитна неутралност са от значение, гранитът обикновено превъзхожда отлетия метал - металните основи са склонни към бавно отпускане на вътрешното напрежение в продължение на години, което гранитът, след като е състарен правилно, до голяма степен избягва.

Можете ли да произвеждате големи или тежки единични-плочи? да Нашето оборудване обработва единични части с дължина до 20 метра, ширина 4000 mm и до 100 тона, така че повечето изисквания за основна плоча и големи приспособления попадат в стандартните възможности.
