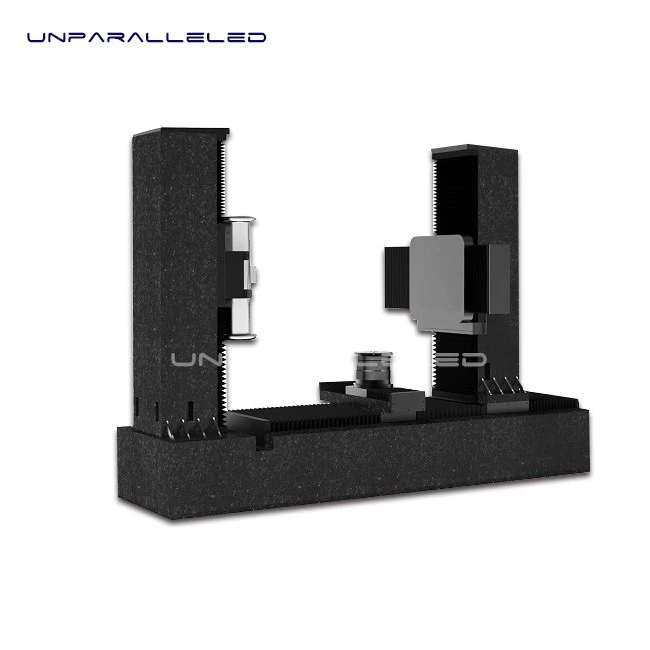

Решаващата роля на гранита в промишлени рентгенови и КТ инспекционни системи
Индустриалните рентгенови инспекционни системи и компютърната томография (CT), като основни методи за съвременни неразрушителни тестове (NDT), се използват широко в аерокосмическото, автомобилното производство, електронните компоненти и новите енергийни сектори. В тези устройства за откриване с висока точност гранитът служи като основополагащ структурен материал. Уникалните му физически свойства го правят от решаващо значение за осигуряване на стабилност на системата и точност на тестване.
Изключителни имоти на гранита
1. МЕЧЕНИЧНА стабилност
Гранитът има изключително висока плътност (около 2. 6-2. 8 g\/cm³) и естествена кристална структура, което го прави почти без пластмасова деформация под товар. Тази характеристика осигурява база за поддръжка на скали за рентгеново и CT оборудване, което ефективно намалява външните вибрации, които пречат на точността на изображения.
2. Термална стабилност
Гранитът има много нисък коефициент на термично разширение (приблизително 6 × 10⁻⁶\/ градус), много по -нисък от металните материали. В индустриална среда със значителни температурни колебания, платформи или релси, изработени от гранит, могат да поддържат стабилни геометрични форми, като избягват грешките в измерването, причинени от термично разширяване и свиване.
3. Корозионна устойчивост и устойчивост на износване
Гранитът естествено се съпротивлява на нефтените петна, химикалите и влагата, адаптирайки се добре към сложните индустриални среди, без да е необходимо допълнителни покрития. Неговата повърхностна твърдост е висока (твърдост на MOHS 6-7), гарантирайки дългосрочна плоскост и намаляване на разходите за поддръжка.
Параметър на продукта
|
Модел |
Подробности |
Модел |
Подробности |
|
Размер |
Обичай |
Приложение |
Inspestion, CNC, лазер, CMM ... |
|
Условие |
Ново |
Услуга след продажбата |
Обединените опори, поддръжка на място |
|
Произход |
Джинан Сити |
Материал |
Черен гранит |
|
Цвят |
Черен\/степен 1 |
Марка |
Несравнимо |
|
Точност |
0. 001mm |
Тегло |
≈3.05g\/cm3 |
|
Стандарт |
DIN\/GB\/JIS ... |
Гаранция |
1 години |
|
Опаковане |
Експортиране на шперплат |
След гаранционна услуга |
Видео техническа поддръжка, онлайн поддръжка, части от SQARE, поле за поле |
|
Плащане |
T/T,L/C... |
Сертификати |
Доклади за проверка\/сертификат за качество |
|
Ключова дума |
Системи за проверка на рентгенови рентгенови лъчи; Системи за сканиране на базата на гранит; Индустриални гранитни таблици за измерване; Гранитна база за NDT оборудване; Платформи без гранитни вибрации |
Сертифициране |
CE, GS, ISO, SGS, TUV ... |
|
Доставка |
Exw; fob; cif; cfr; ddu; cpt ... |
Рисунки 'формат |
CAD; Стъпка; PDF ... |
Основните приложения на гранит при рентгенови и CT инспекции
ПРЕДИМСТВО ПЛАТОРМА ЗА ПОЗИЦИЯ:Рентгеновите и CT системите изискват позициониране на подмикрон и сканиране на детайла. Гранитните платформи, с тяхната ултра ниска термична деформация и висока твърдост, могат да интегрират релси и сензори с висока точност, като гарантират повтаряща се точност на позициониране по време на процеса на сканиране (типична стойност, по-малка или равна на ± 1 μm).
Дизайн на затихване на вибрации:Механичните вибрации в индустриалните настройки са вредни за качеството на изображения. Високите свойства на затихване на гранит могат да абсорбират до 80% от външната вибрационна енергия, комбинирана с антивибрационния структурен дизайн, като значително намалява шума от изображението и подобряване на съотношението сигнал \/ шум (SNR).
Основа на системата за въртене на CT:CT Inspection разчита на непрекъснато сканиране на въртене на 360 градуса. Гранитните бази оптимизират структурната поддръжка за динамичен баланс на ротора, като гарантират концентричност по време на въртене с висока скорост, като по този начин се избягват артефактите на движението и генерират 3D изображения на реконструкция с висока разделителна способност.
Подробности за продоволството
Контрол на качеството
1. ДОКУМЕНТИ, заедно с продукти: отчети за проверка+отчети за калибриране (измервателни устройства)+сертификат за качество+фактура+списък с опаковки+договор+товарителница (или AWB).
2. Специален калъф за експорт на шперплат: Експорт без фумигация дървена кутия.
3. Посочване:
|
Кораб |
Порт Qingdao |
Порт Шенжен |
Пристанище Тиенджин |
Пристанище Шанхай |
... |
|
Влак |
Сиан станция |
Станция Zhengzhou |
Циндао |
... |
|
|
Въздух |
Летище Qingdao |
Пекин летище |
Летище Шанхай |
Гуанджоу |
... |
|
Експрес |
Dhl |
Tnt |
FedEx |
UPS |
... |
Прилагането на гранит при индустриални неразрушителни тестове съчетава физическите предимства на естествените материали със съвременната инженерна технология. Тъй като рентгеновите и CT технологиите напредват към по-висока точност и по-бързи скорости, системите за инспекция, базирани на гранит, ще продължат да играят основна роля, като гарантират контрол на качеството и надеждността на продукта в производството.
Често задавани въпроси
Q1: Защо да изберете гранит над метали или композитни материали за тестова база?
О: Гранитът има естественоНисък коефициент на термично разширение(приблизително 6 × 10⁻⁶\/ градус),висока твърдост(еластичен модул на 50-100 GPA), иОтлично изпълнение на затихване на вибрации(Степента на абсорбция на енергия> 80%). В сравнение с металните бази, неговата дългосрочна стабилност може да подобри точността на откриване с повече от 30%и не изисква допълнителни покрития за защита от корозия, намалявайки разходите за използване.
Q2: Може ли оборудването да се адаптира към индустриалната среда с висока температура\/висока влажност?
О: Гранитната основа, третирана сспециални повърхностни процесикато наносеална технология, може да работи стабилно в среди, вариращи от -20 до 60 градуса и относителна влажност по -малка или равна на 95%. Той отговаря на стандарта за защита на IP54 и предлага незадължителни антикондензационни решения.
Q3:Поддържате ли персонализирани размери или интегриране на сензори на трети страни?
О: Ние предлагамеНапълно персонализирани услуги, с основни размери, способни да бъдат обработени до 5M × 3M × 1M (точност ± 0. 005mm\/m), и стандартни интерфейси като ISO 9409 Механичните фланци са запазени, съвместими с основните сензорни марки като Hexagon и Zeiss.
